XGIMI HORIZON 20 Proの投影距離と設置方法

当ページのリンクには広告が含まれています。記事は、メーカーの仕様表を読み比べて整理するのに生成AIを使い、運営者が数字と出典を確かめて公開しています(作り方は運営者情報)。

HORIZON 20 Proで100インチを映すのに必要な距離を示したバナー

HORIZON 20 Proを買う前に確かめたいのは、自分の部屋で何インチ映るかです。

スペック表の投射比という数字だけを見ても、実際に必要な距離はすぐには出てきません。

必要な距離は画面の横幅の1.2〜1.5倍で、100インチなら本体から壁まで約2.7〜3.3mです。

HORIZON 20とHORIZON 20 Maxも同じ距離で、旧モデルのHORIZON Proは投射比が1.2:1の固定のため、100インチなら約2.7mの1点に決まります。

この記事はHORIZON 20シリーズと旧HORIZON Proの距離と置き方に絞っていて、天井の照明の位置から映すAladdin Xの距離はアラジンのプロジェクターの投影距離の記事で扱っています。

記事のポイント

  • 必要な距離は画面の横幅の1.2〜1.5倍で計算できる
  • 100インチなら約2.7〜3.3m、光学ズームで幅を持たせられる
  • 天井高2.4mの部屋だと120インチ前後が現実的な上限になる
  • 天吊りは耐荷重の確認が先で、不安があれば施工業者に任せる

HORIZON 20 Proの投影距離は画面の横幅の1.2〜1.5倍

まず、距離の出し方そのものを押さえておきます。

ここさえ分かれば、何インチでも自分で計算できるようになります。

サイズ別の投影距離の目安

HORIZON 20 Proのスローレシオは1.2〜1.5:1と公表されています。

これは「画面の横幅1に対して、距離が1.2〜1.5必要」という意味です。

16:9の画面サイズごとに横幅と距離を出すと、次のようになります。

画面サイズ横幅高さ必要な距離
60インチ約133cm約75cm約1.6〜2.0m
80インチ約177cm約100cm約2.1〜2.7m
100インチ約221cm約125cm約2.7〜3.3m
120インチ約266cm約149cm約3.2〜4.0m
150インチ約332cm約187cm約4.0〜5.0m

100インチを狙うなら、本体を置く位置から壁まで最低でも2.7mは空けておく必要があります。

この数字はレンズの正面から投影面までの水平距離で、本体の奥行きや背後の配線スペースは含みません。

レンズから壁まで2.7m取れるなら、HORIZON 20 Proは本体を動かさずに、光学ズームで80〜100インチの間から画面サイズを選べます。

距離を測ったあとで心配になるのが、家具の都合で置き場所がずれたときです。

光学ズームがあるので、数十センチずらしても画面サイズを合わせ直せ、置き場所を1点に決めなくて済みます。

20 Proの投影距離を見る

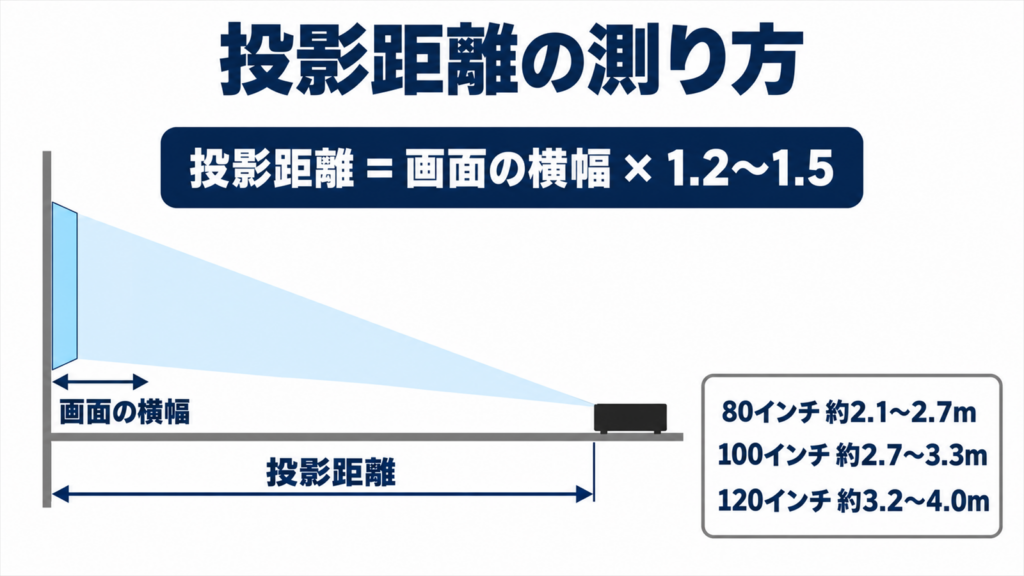

部屋の断面図で投影距離と画面の横幅の関係を示した図
投影距離は画面の横幅の1.2〜1.5倍(イメージ図)

計算式そのものを別のサイズで使いたい場合は、投影距離を計算する方法をまとめた記事で手順を確認できます。

光学ズームがあるので距離には幅がある

1.2〜1.5という幅は、光学ズームで画面サイズを変えられる範囲を表しています。

同じ2.7mの位置でも、ズームを広角側にすれば100インチ、望遠側にすれば80インチ程度まで絞れます。

単焦点機のように「この距離ならこのサイズ」と一点に決まらないため、置き場所の自由度は高めです。

部屋の家具配置に合わせて数十センチずらしても、ズームで画面サイズを合わせ直せます。

本体の寸法や価格は、XGIMI公式サイトの製品ページで仕様と合わせて確認できます。

デジタルズームは画質が落ちる

HORIZON 20 Proにはデジタルズームも用意されています。

ただしこちらは映像を内部で切り詰めて小さくする処理で、光学ズームとは仕組みが違います。

デジタルズームで縮めると、その分だけ使う画素が減って精細感が落ちます。

どうしても距離が足りないとき以外は、まず本体の位置を動かして光学ズームで合わせてください。

HORIZON 20・20 Maxと旧HORIZON Proの投影距離

HORIZONの名前が付く機種でも、世代によって投射比の考え方が違います。

同じシリーズの20と20 Max、ズームのない旧モデルのHORIZON Proを分けて確認しておきます。

HORIZON 20と20 Maxは20 Proと同じ距離

HORIZON 20シリーズの3機種は、どれも投射比が1.2〜1.5:1で、光学ズームを備えています。

そのため、上の早見表の距離は20と20 Maxにもそのまま当てはまり、100インチなら約2.7〜3.3mです。

投影サイズも3機種とも40〜300インチで、違いは明るさと重さにあります。

本体の重さはHORIZON 20が4.8kg、20 Proが4.9kg、20 Maxが5.4kgと公表されています。

台や天吊り金具の耐荷重を考えるときは、20 Maxだけ0.5kgほど重い点に注意してください。

明るさと価格まで含めた3機種の違いは、HORIZON 20シリーズ3機種を比較した記事で整理しています。

旧HORIZON Proは投射比1.2:1の固定

旧モデルのHORIZON Proは投射比が1.2:1で、光学ズームを持っていません。

画面サイズは本体と壁の距離だけで決まるため、サイズごとの距離は次のように1点になります。

画面サイズHORIZON Proの距離の目安HORIZON 20シリーズの距離の目安
80インチ約2.1m約2.1〜2.7m
100インチ約2.7m約2.7〜3.3m
120インチ約3.2m約3.2〜4.0m
150インチ約4.0m約4.0〜5.0m

距離はどちらもレンズの前面から投影面までの目安で、HORIZON Proの距離は20シリーズの短い側とほぼ同じです。

HORIZON Proで画面を小さくしたいときは、本体を壁に近づけるか、画質の落ちるデジタルズームで縮めることになります。

公式の推奨サイズは60〜150インチ、投影できる範囲は40〜200インチで、本体の重さは2.9kgです。

置き場所が決まっていて距離を動かせる部屋なら、ズームのないHORIZON Proでも画面サイズは合わせられます。

置き場所を一度決めたら動かさない部屋なら、ズームがないことは弱点になりにくくなります。

本体も2.9kgと20シリーズより軽いので、台や金具の耐荷重を考えるときの余裕につながります。

旧HORIZON Proを見る

※価格はセールで変わることがあります

部屋に入る画面サイズを先に決める

距離の計算より先にやっておきたいのが、画面サイズの上限を出すことです。

大きくしすぎると、壁からはみ出したり天井にぶつかったりします。

投影は40〜300インチ、推奨は60〜150インチ

公式仕様では投影サイズが40〜300インチとされています。

ただし同じページの注記では、推奨は60〜150インチと明記されています。

この範囲を超えると投影されたコンテンツの質に影響が出る場合がある、というのがメーカー側の説明です。

300インチという数字は上限値であって、常用を想定したサイズではないと考えてください。

HORIZON 20 Proを買う時期を決めるなら、XGIMIをセール時期と購入先で安く買う方法の記事でセールの時期と購入先を確かめられます。

天井の高さが実質的な上限を決める

意外と見落とされるのが、横幅より先に天井の高さで頭打ちになることです。

日本の住宅でよくある天井高2.4mの部屋を例に計算してみます。

  • 映像の下端を床から60cmに置く
  • 100インチは高さ125cmなので上端は185cm
  • 120インチは高さ149cmなので上端は209cm
  • 150インチは高さ187cmなので上端は247cm

150インチは天井高2.4mの部屋では上端が天井を超えてしまい、そのままでは収まりません。

横幅で見ても150インチは3.32mあり、6畳間の壁面には入りきらない計算になります。

設置方法は床置き・スタンド・天吊りの3通り

置き方によって、必要な距離の測り方も注意点も変わります。

それぞれの向き不向きを整理しておきます。

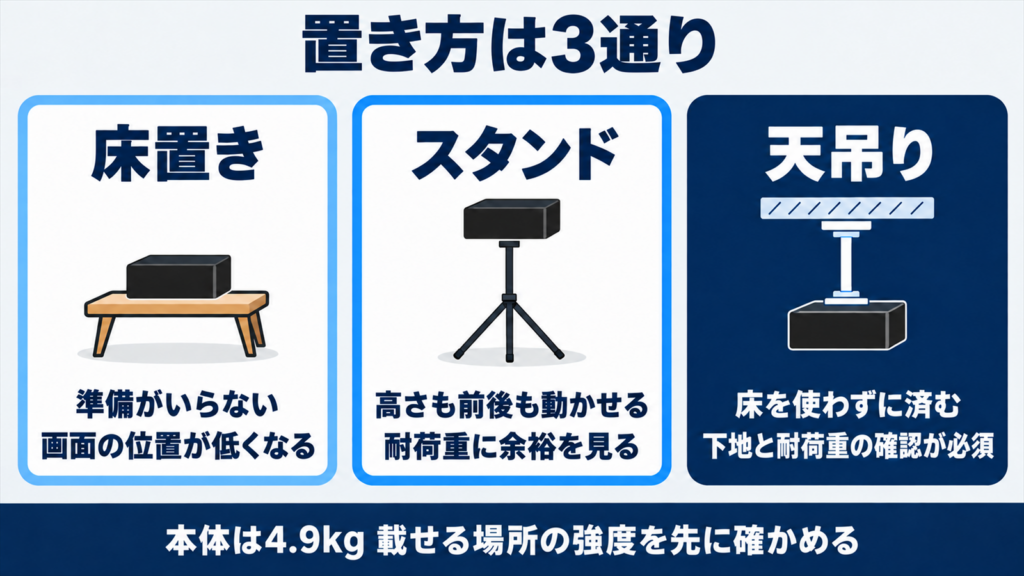

床置き・スタンド・天吊りの3つの設置方法を並べた図
載せる場所の強度を先に確かめる(イメージ図)

床置きとローテーブルは手軽だが高さが足りない

HORIZON 20 Proの本体重量は4.9kgです。

ローテーブルや棚の上に置く場合、天板がこの重さでたわまないかを先に確かめてください。

床に近い位置に置くと映像の下端も低くなり、ソファに座ったときに視線とずれてしまいます。

座ったときの目線に映像の中心を合わせたいなら、台の高さは50〜70cm前後が扱いやすくなります。

本体には角度を変えられるジンバル構造があるため、置いたまま上向きに振ることもできます。

スタンドを使うと位置の自由度が上がる

床に置ける台がない場合は、プロジェクター用のスタンドが選択肢になります。

高さと前後位置の両方を後から動かせるため、距離の微調整がしやすくなります。

4.9kgの本体を載せるので、耐荷重が本体重量ぎりぎりの製品は避けてください。

余裕を見て、7kg程度まで対応するものを選ぶと安定します。

スタンドの種類ごとの違いは、スタンドの選び方を解説した記事にまとめています。

天吊りは耐荷重の確認を最優先にする

公式の投影方式には、フロント天吊りとリア天吊りも含まれています。

本体を天井側に固定すれば、床のスペースを一切使わずに済みます。

ただし4.9kgの機器を頭上に固定するため、天井の下地と金具の耐荷重の確認が欠かせません。

石膏ボードだけの部分にビスを打つと抜け落ちる危険があるので、必ず野縁や下地のある位置を選んでください。

下地の位置が分からない、電源や配線を隠したいといった場合は、無理に自分で施工せず施工業者へ依頼するほうが安全です。

設置したあとの調整には順番がある

置き場所が決まったら、次は映像を壁に合わせる作業です。

ここは手順を逆にすると、せっかくの補正機能が効かなくなります。

床置きで高さが足りないときや天吊りにしたいときは、XGIMI純正スタンドの選び方を確認してください。

レンズシフトの可動範囲は上下で対称ではない

HORIZON 20 Proのレンズシフトは、垂直±120%、水平±45%と公表されています。

本体を動かさずに、映像だけを上下左右へずらせる機能です。

±という表記ですが、初期位置からの実際の可動量は上下で同じとは限りません。

天井近くや床すれすれに置く予定なら、購入前に実機の可動範囲を確認しておくと安心です。

光学ズームを先に、台形補正は最後に使う

調整の順番は、画質への影響が小さいものから試すのが基本です。

  1. 本体の位置と高さを物理的に合わせる
  2. 光学ズームで画面サイズを決める
  3. レンズシフトで上下左右のずれを直す
  4. それでも合わない分だけ台形補正を使う

台形補正は映像を内部で変形させる処理なので、かけるほど解像感が落ちます。

先に本体の位置で追い込んでおけば、補正に頼る量を最小限にできます。

HORIZON 20 Proには自動台形補正、オートフォーカス、スクリーンへの自動アジャスト、障害物の自動回避が備わっています。

ただし自動補正はあくまで最後の微調整として使うほうが、映像はきれいに保てます。

HORIZON 20 Proの投影距離と設置に関するよくある質問

6畳の部屋でも100インチは映せますか?

長辺方向に投影できれば可能です。

6畳間の長辺は約3.6mあるため、必要な2.7〜3.3mは確保できます。

短辺方向は約2.7mしかなく、本体の奥行きを引くとぎりぎりになるので向きに注意してください。

壁に直接映しても大丈夫ですか?

白くて平らな壁なら映せます。

壁紙の凹凸や色味は映像にそのまま乗るため、クロスの柄が細かい壁では粒状感が出ます。

壁色に合わせる補正機能も備わっていますが、色の再現を重視するならスクリーンのほうが安定します。

斜めから投影しても問題ありませんか?

映せますが、おすすめはできません。

自動台形補正で四角く整えられる一方、補正の量が増えるほど解像感とピントの均一さは落ちます。

可能な範囲で正面に近づけてから、残りを補正で埋める形が理想です。

HORIZON 20 Proの投影距離と設置方法のまとめ

HORIZON 20 Proの投影距離は、画面の横幅の1.2〜1.5倍で計算できます。

100インチなら約2.7〜3.3m、120インチなら約3.2〜4.0mが目安です。

設置を決めるときは、次の順番で進めると失敗しにくくなります。

  • 天井高と壁幅から入る画面サイズの上限を出す
  • そのサイズの横幅を1.2〜1.5倍して距離を求める
  • 床置き・スタンド・天吊りから置き方を選ぶ
  • 光学ズームとレンズシフトで合わせ、台形補正は最後に使う

公式の推奨サイズは60〜150インチですが、天井高2.4mの部屋なら120インチ前後が現実的な線になります。

天吊りを選ぶ場合だけは、下地と耐荷重の確認を省略しないでください。

投射比とレンズシフトの数値は、XGIMI公式サイトのHORIZON 20 Proの仕様のページで最新の表示を確かめてください。
