プロジェクターの壁掛けは下地が命!金具と配線を解説

当ページのリンクには広告が含まれています。記事は、メーカーの仕様表を読み比べて整理するのに生成AIを使い、運営者が数字と出典を確かめて公開しています(作り方は運営者情報)。

プロジェクターの壁掛けで失敗しないために壁の下地確認を促す安全設置ガイド

壁掛け設置で失敗する原因は、金具選びではなく壁の下地を確認していないことにあります。

石膏ボードだけの壁にビスを打つと、どんなに高価な金具を使っても落ちます。

穴を開けられる壁なら間柱を探して金具か棚を固定し、賃貸なら2×4材の突っ張り柱や照明一体型で、壁に穴を開けずに設置するのが基本です。

記事のポイント

  • 石膏ボードは単体ではビスを保持できない
  • 下地の間柱は40〜60cm間隔で入っている
  • 耐荷重は表示値の7割で見積もる
  • 賃貸なら穴を開けずに設置する方法もある

プロジェクターの壁掛けは下地確認から

まず壁の構造を理解するところから始めます。

ここを飛ばして金具を選んでも、安全な設置にはつながりません。

下地が見つからない壁や、穴を開けられない賃貸の部屋なら、天井投影と天井設置を賃貸でできる方法で比べた記事の置き方も候補になります。

石膏ボードにビスは効かない

日本の住宅の壁は、そのほとんどが石膏ボードで覆われています。

石膏ボードは耐火性や遮音性に優れる一方で、素材自体が非常に脆く、ビスを直接打ち込んでも保持力がほとんど得られません。

わずかな荷重でボードが崩れ、ビスごと引き抜けてしまいます。

厚みは9.5mm、12.5mm、15mm、21mmの4種類が一般的です。

プロジェクターは本体の重量に加えて冷却ファンの振動も常にかかるため、テレビの壁掛け以上に慎重な判断が必要になります。

ボードに直接打ち込んだビスは、設置直後は保っているように見えることがあります。

時間の経過とともに穴が広がり、ある日突然落ちるという事故につながります。

下地を探す3つの方法

石膏ボードの裏には、間柱と呼ばれる木材や軽量鉄骨が入っています。

これは一般的に40cmから60cmの間隔で配置されており、ここにビスを届かせる必要があります。

探し方は3通りあります。

  • 針式の下地探しを壁に刺して、手応えで判断する
  • 電子式のセンサーで壁内の密度変化を感知する
  • 磁石でボードを留めているビスの頭を探す

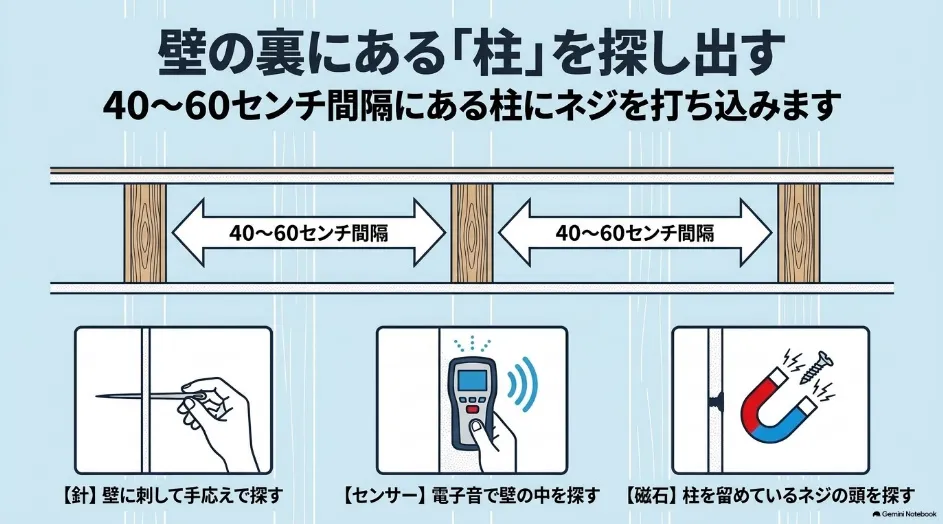

プロジェクター壁掛け前に壁裏の間柱を針式下地探し・電子センサー・磁石の3方法で探す図
壁裏の間柱は、針・電子センサー・磁石を使って位置を確認できます。(イメージ図)

磁石が軽く吸い寄せられる場合は軽量鉄骨、強く反応する場合は木製の間柱である可能性が高くなります。

間柱の幅は約4.5cmなので、その中心線を正確にマーキングすることが重要です。

針と磁石が1本にまとまったタイプなら、針の手応えとビスの頭の位置の両方で間柱を確かめられます。

下地がない位置でのアンカー

設置したい位置に間柱がない場合、石膏ボード用のアンカーを使います。

アンカーは壁の裏側で部品を展開させ、面で荷重を受け止める仕組みです。

種類固定の仕組み向いている用途
はさみ固定式壁裏で羽が開いて挟み込む重量物・恒久設置
ねじ込み式太いネジ山がボードに食い込む軽〜中量物
プラグタイプビスで先端が膨張して固定中量物

プロジェクターのように常時荷重がかかる機器には、はさみ固定式が推奨されます。

選ぶときは、自分の壁の石膏ボードの厚みに対応しているかと、表示の耐荷重を7割で見積もっても本体と金具の重さを上回るかを、商品の表示で確かめてください。

Amazonで石膏ボード用のはさみ式アンカーを見る

高品質な製品では、厚さ11mmから13mmの石膏ボードに対して1個あたり約50kgの静止耐荷重を公称しているものもあります。

耐荷重は7割で見積もる

ここが最も見落とされやすい点です。

カタログに書かれた耐荷重をそのまま信用してはいけません。

安全余裕率として、定格の70%以下で運用するのが基本とされています。

耐荷重10kgのアンカーであれば、7kgまでの機器に留めるという考え方です。

これは地震のときの瞬間的な加速度や、金具を引き出したときのテコの原理によって、想定外の力が壁にかかるためです。

アーム式の金具は、壁から重心が離れるほど引き抜く力が強くなります。

本体重量が軽くても、アームを長く伸ばす前提なら余裕を大きく取ってください。

設置の負担を減らしたいなら、本体そのものを軽い機種にするという選択もあります。

XGIMIのMoGo 2 Pro (New)は約1kgの小型モデルで、Google TVを搭載しています。

軽量な機種であれば、壁への負荷も設置の難易度も大きく下がります。

Google TVから動画配信のアプリを入れて、単体で再生できます。

合板で下地を補強する

重量のある機種や、アーム式の金具を使う場合はアンカーに頼るべきではありません。

間柱と間柱を跨ぐように構造用合板を張り、そこに金具を固定する方法が確実です。

合板の厚みは12mm以上、アーム式なら15mm以上が推奨されます。

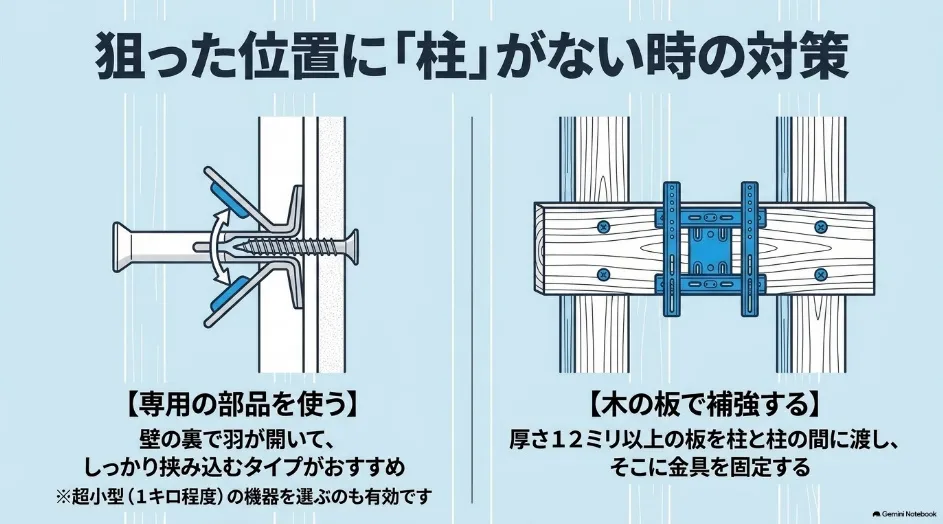

プロジェクターを壁掛けする位置に間柱がない場合の石膏ボード用アンカーと合板補強を示した図
下地がない位置では、専用アンカーや合板による補強を設置条件に合わせて選びます。(イメージ図)

ここで多いのがビスの長さの計算ミスです。

合板12mmと石膏ボード12.5mmで壁厚は24.5mmになり、間柱への食い込みに25mm必要なので、合計で51mm以上のビスが必要という計算になります。

32mm程度のビスでは間柱への食い込みが7.5mmしかなく、確実に保持力が不足します。

ビスは合板の上部に集中させず、上下左右に分散して打ち込んでください。

下地の補強までしたくないなら、壁に付けない選び方もあります。Aladdin X2 Plusは天井の引掛シーリングに取り付けるだけで、工事も穴開けも要りません。

Aladdin公式でX2 Plusを見る

※取り付けには引掛シーリングが必要です

落下防止ワイヤーを併用する

ここまで対策しても、金具のジョイントが金属疲労で破損する可能性はゼロにはなりません。

本体と壁を物理的につなぐ落下防止ワイヤーを追加しておくと、万一のときに機器の落下を防げます。

使われるのは直径1.5mmから3.0mm程度のステンレス鋼線です。

製品によっては引張荷重で30kgから200kg近くに耐えるものもあります。

高所に数キロの機器を設置する以上、この一手間は入れておく価値があります。

ワイヤーは、太さと引張荷重が書かれたものを選び、本体と金具を合わせた重さに余裕があるかを確かめてから付けてください。

TAKASUEの落下防止ワイヤー(3mm・5本)を見る

プロジェクターの壁掛け金具と配線

下地の目処が立ったら、次は金具の規格と配線の処理です。

ここを詰めておくと、設置後の見た目と安全性が大きく変わります。

壁掛けの方法は棚・金具・柱の3種類

プロジェクターを壁に付ける方法は、大きく3つに分かれます。

本体を棚に載せるか、金具に直接固定するか、壁の代わりに柱を立てるかの違いです。

方法取り付け方向いている機種・部屋注意点
壁付けの棚(ウォールシェルフ・プロジェクター台)棚を壁に固定し、上に本体を置く底面にネジ穴がない機種、向きを変えたい人棚の耐荷重と、棚を留めるビスが下地に届くか
アーム式・ユニバーサル金具本体底面のネジ穴を金具に固定するネジ穴のある機種、角度を細かく合わせたい人重心が壁から離れるほど引き抜く力が大きくなる
2×4材の突っ張り柱床と天井の間に柱を立て、柱に棚や金具を付ける賃貸で壁に穴を開けられない部屋柱の突っ張りが緩んでいないかを定期的に確かめる

棚に載せる方法は本体を固定しないため、ネジ穴の規格を気にせず使えます。

その代わり、地震のときに本体が滑り落ちないよう、棚の縁や滑り止めで動きを止めておく必要があります。

アーム式の金具は角度を細かく合わせられる一方で、下地とネジ穴の両方の条件がそろわないと使えません。

2×4材の柱は、ラブリコやディアウォールのような突っ張り用のアジャスターで床と天井に固定し、柱そのものを下地として使う方法です。

柱に棚や金具を付けるため、石こうボードの壁にビスを打たずに済みます。

アジャスターは天井の高さに合わせて切った2×4材の上下に付けるため、買う前に床から天井までの高さを測り、載せる物の重さが最大使用荷重に収まるかを確かめます。

ラブリコの2×4アジャスター強力タイプを見る

本体の底面にあるネジ穴の規格と、三脚や金具が使えるかの見分け方は、ネジ穴と耐荷重からスタンドの代用を判断する記事で詳しく説明しています。

金具のネジ規格は2種類

プロジェクターの底面にあるネジ穴には、大きく2つの規格があります。

  • 1/4インチ三脚穴(小型・モバイル機に多い)
  • VESA規格(75mm×75mm、100mm×100mmなど)

三脚穴があれば、カメラ用の雲台やスタンドがそのまま流用できます。

VESA規格の場合は、モニター用の汎用金具を使えることがあります。

使用するネジはM4の長さ10mm前後が一般的ですが、長すぎると本体内部の基板を破損する恐れがあります。

仕様書に記載されたネジ穴の深さを必ず確認してください。

角度調整できる金具を選ぶ

ハイエンド機の多くは、決まった規格を持たず底面のネジ穴が不規則です。

この場合はアームの長さと角度を変えられるユニバーサルタイプの金具が使われます。

前後の傾き、左右の傾き、水平方向の回転を細かく調整できる構造になっています。

設置後にスクリーンとの位置を合わせる際、この調整幅があるかどうかで仕上がりが変わります。

なお、位置合わせを台形補正に頼ると画質が落ちるため、金具側で物理的に合わせるのが基本です。

プロジェクターの重心を正確に捉えてボルトを固定してください。

偏った位置で固定すると、経年で映像がずれてくる原因になります。

電源と映像ケーブルは離す

壁掛けにすると、ケーブルが空中に露出して見た目を損ないます。

さらに引っ掛けによる落下リスクもあるため、配線の処理は必須です。

ここで守りたいのが、電源ケーブルと映像ケーブルを離して配線するという原則です。

どうしても並走する場合は、束ねずに平行に走らせてください。

ケーブルを束ねると、電流による発熱がこもって被覆の劣化を早めます。

壁裏に通せない場合は、プラスチック製の配線カバーを幅木のラインに合わせて這わせると目立ちにくくなります。

たこ足配線は火災の原因

ここは安全に直結する部分なので、はっきり書いておきます。

日本の一般的なコンセントは15A・125V、合計1500Wまでと定められています。

プロジェクター、アンプ、ストリーミング機器、電動スクリーンを同じタップにつなぐと、容量を超える可能性があります。

高所のプラグはホコリが溜まっても気づきにくく、トラッキング現象による発火が起きやすい場所です。

電源プラグやコードの事故は火災に発展する割合が高いと報告されています。

詳細は(出典:製品評価技術基盤機構の公式サイト)で確認できます。

余ったケーブルをきつく束ねてカバー内に押し込む行為は避けてください。

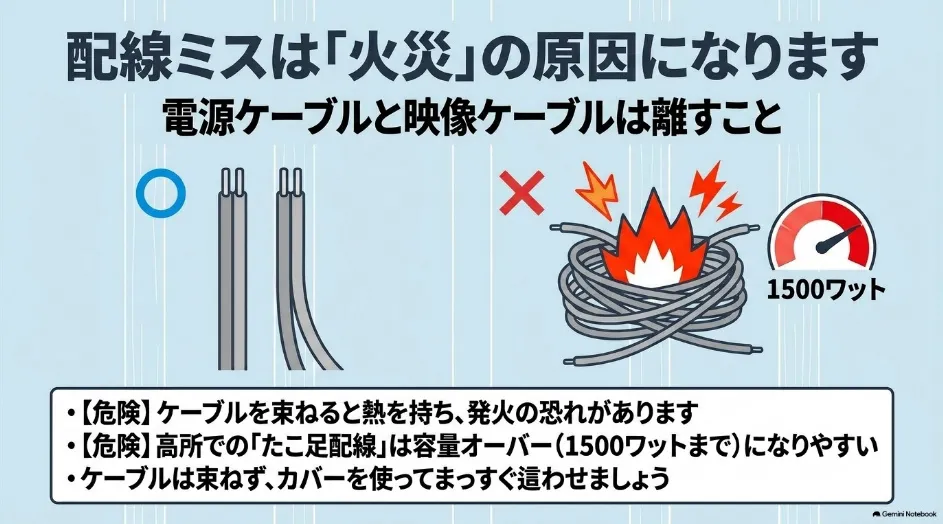

プロジェクター壁掛け時の配線でコードを束ねず電源容量1500Wに注意する安全対策の図
壁掛け後の配線は、コードを束ねず電源容量を確認して安全に処理します。(イメージ図)

放熱が妨げられ、被覆の溶融や発火につながる可能性があります。

賃貸で穴を開けない方法

賃貸物件では、そもそも壁に穴を開けられないことがほとんどです。

その場合の選択肢は3つあります。

  • 床と天井の間に突っ張り棒を立て、そこに固定する
  • ホッチキスや極細ピンで留める専用金具を使う
  • そもそも壁掛けをやめて、置き型や天井照明一体型にする

ホッチキス式や極細ピン式の金具は、画鋲程度の穴で15kgから25kgの耐荷重を実現しているものもあります。

ただし下方向の力には強くても、手前に引く力には弱い構造なので扱いには注意が必要です。

原状回復の負担区分については(出典:国土交通省の原状回復をめぐるトラブルとガイドライン)に基準が示されています。

壁への固定自体を避けたい場合、照明一体型という選択肢があります。

Aladdin XのX2 Plusは天井の引掛シーリングに取り付けるだけで、工事も穴開けも不要です。

壁の下地を探して金具を選ぶ作業は、壁に付けるから必要になる手順です。

引掛シーリングのある部屋なら今の照明と入れ替える形にでき、壁には何も付けず、床やテレビ台の周りもそのまま使えます。

天井にダクトレールがある部屋なら、そこに吊るす方法もあります。

プロジェクターの壁掛けに関するよくある質問

プロジェクターの壁掛けは自分でできますか?

下地の位置を正確に特定できるなら、個人での施工も可能です。

ただし合板補強が必要なケースや、配線を壁内に通す場合は専門的な知識を要します。

落下事故は建物と人体の両方に被害が及ぶため、判断に迷う場合は業者への依頼を検討してください。

プロジェクターの壁掛けと天吊りはどちらが良いですか?

設置環境によって適した方法が変わります。

壁掛けは作業や調整がしやすい一方、天吊りは視線を遮らず生活動線への影響が少ない傾向があります。

天井に既存の設備がある場合は、天吊りのほうが配線を簡略化できることもあります。

プロジェクターの天吊りや壁掛けを業者に頼むといくらかかりますか?

出張の取り付けサービスでは、1万円台から頼めることが多いと考えられます。

くらしのマーケットの「プロジェクター取り付け」では、1箇所あたりの料金相場が¥14,000〜¥16,000と表示されています(2026年10月時点)。

掲載されている業者の料金は¥15,000〜¥75,000と幅があり、天井の高さや配線を隠すかどうかで変わります。

多くはプロジェクター本体と取り付け金具を自分で用意する前提のため、金具の代金は別にかかります。

プロジェクターの壁掛けの要点

ここまでの内容を整理します。

壁掛けの成否を決めるのは金具ではなく、壁の下地です。

まず下地探しで間柱の位置を特定し、そこにビスを届かせることが基本になります。

間柱がない位置ならアンカーか合板補強を選び、耐荷重は表示値の7割で見積もってください。

そのうえで落下防止ワイヤーを併用すれば、安全性はさらに高まります。

賃貸で穴を開けられない場合は、突っ張り式や天井照明一体型という別の道があります。

アンカーが対応する石膏ボードの厚みと耐荷重は、アンカーのメーカーが出している製品ページの表で確かめてください。
