ダクトレールにプロジェクターを吊るす方法|耐荷重と機種の重さ

当ページのリンクには広告が含まれています。記事は、メーカーの仕様表を読み比べて整理するのに生成AIを使い、運営者が数字と出典を確かめて公開しています(作り方は運営者情報)。

天井のダクトレールに吊るした白い小型プロジェクター

プロジェクターをダクトレールに吊るすと、賃貸でも天井に穴を開けずに天吊りできます。

載せられる重さは、金具の耐荷重とレールの片側の上限のうち低いほうで決まり、現実的に吊れるのは1kg前後のモバイル機が中心です。

電源はレール用の抜け止めプラグから取り、壁スイッチを切ると本体の電源も切れる点に注意します。

本体と金具を足して買うレールの片側の上限を超える機種は、レールに載せず照明一体型などの方法に変えてください。

記事のポイント

  • 重さは金具とレールの片側の、低いほうの値で決まる
  • 金具の耐荷重と機種の重さは、早見表で当てはめられる
  • 電源はレール用の抜け止めプラグから取る
  • 耐荷重に公的な基準はなく、買う製品の表示で確かめる

簡易取付型のダクトレールなら工事なしで吊れる

プロジェクターは、引掛シーリングに付ける簡易取付型のダクトレールに、専用の金具で本体底のネジ穴を固定して吊るします。

ダクトレールは、レールのどこからでも電源を取れる細長い部材で、ライティングレールや配線ダクトとも呼ばれます。

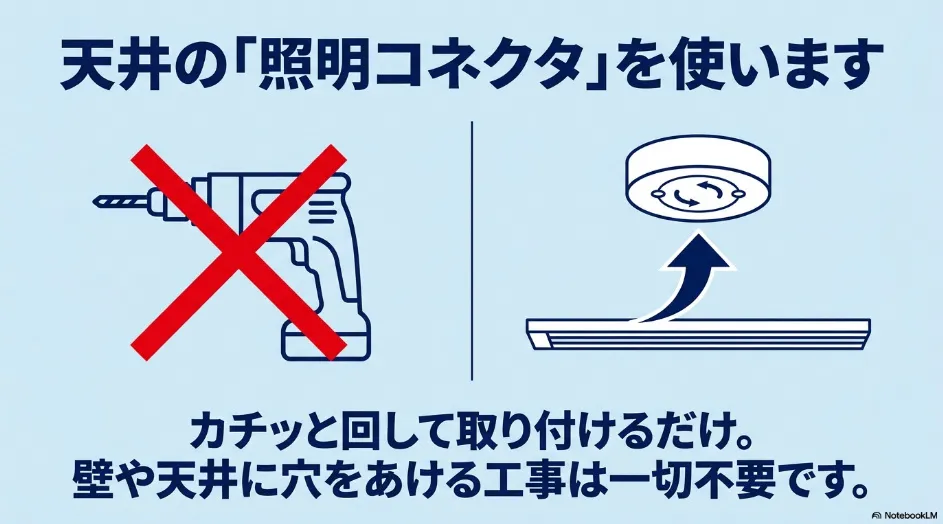

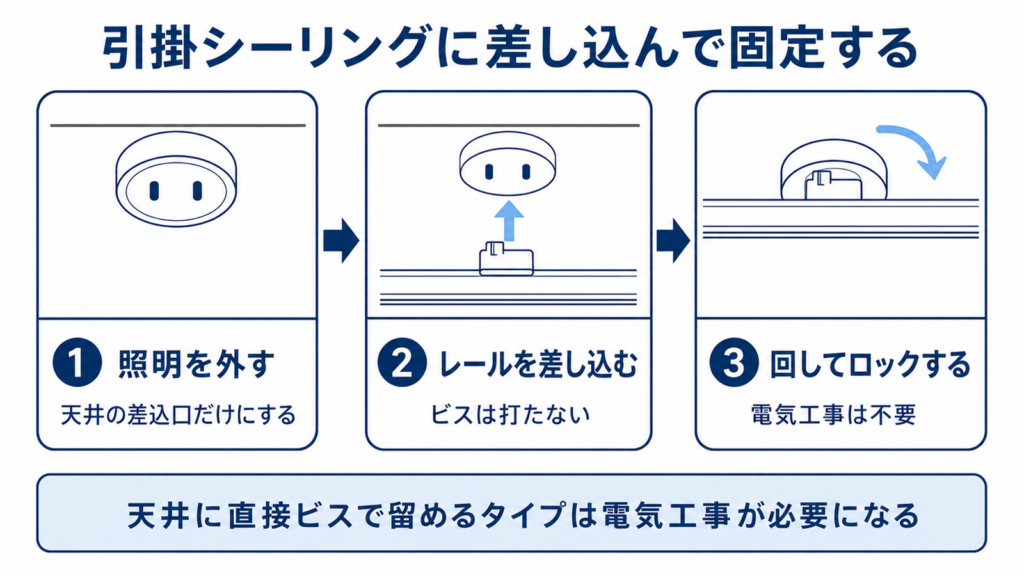

簡易取付型は、天井の引掛シーリングに差し込んで回すだけで固定できるので、天井へビスを打ちません。

引掛シーリングにレールを付け金具とプラグで本体を吊る構造図
引掛シーリング、レール、金具、本体の順につながります

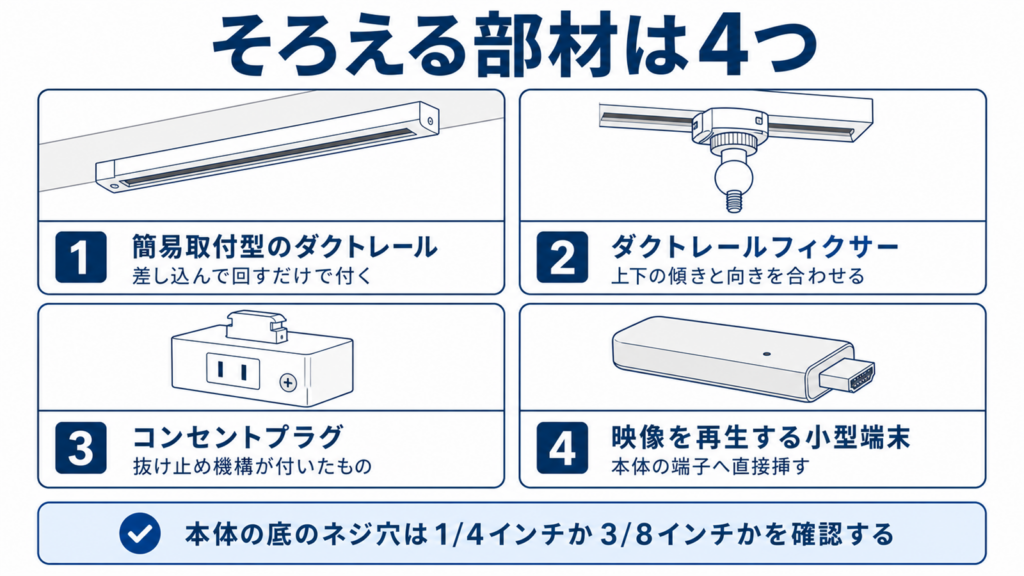

そろえるものは、次の4つです。

  1. 簡易取付型のダクトレール
  2. 本体を吊るす金具(ダクトレールフィクサー)
  3. レール用のコンセントプラグ
  4. 本体に配信アプリがなければ、小型の再生端末

レールの上なら本体を前後に動かせるので、画面の大きさを位置で調整できます。

画面サイズに必要な距離は、投写比と横幅で投影距離を出す記事で計算できます。

取付可能器具重量が5kgまでと表示された簡易取付型は、1mタイプで本体が約1.1kgあり、買うときはこの本体の重さも確かめます。

耐荷重は金具とレールの低いほうで決まる

吊れる重さを決める部品は、金具とレールの2つです。

どちらかが余っていても、低いほうを超えれば載せられません。

耐荷重について、公的な基準やレール共通の数字は見つかりませんでした。

確かめられたのは製品ごとの表示だけなので、次の値は買う製品を決める前の例として見てください。

レールの例載せられる重さの表示レール本体の重さ
ニトリ シーリング直付けダクトレール(LRD1001・1m)約5kgまで、片側のみの場合2.5kgまで約980g
Amazonで販売の簡易取付型(1m/1.5m)取付可能器具重量5kgまで(片側の値は記載を確認できず)約1.1kg/約1.35kg

ニトリの値は、商品ページの表記です(出典:ニトリネット)。

ほかに5kgまで・片側2kgまでと紹介される製品もあるため、必ず買う製品の表示で片側の値を確かめてください。

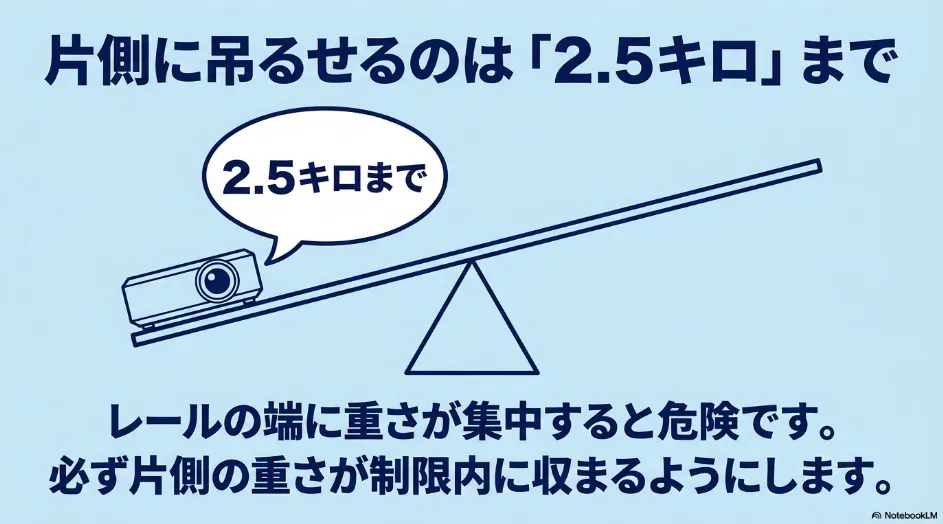

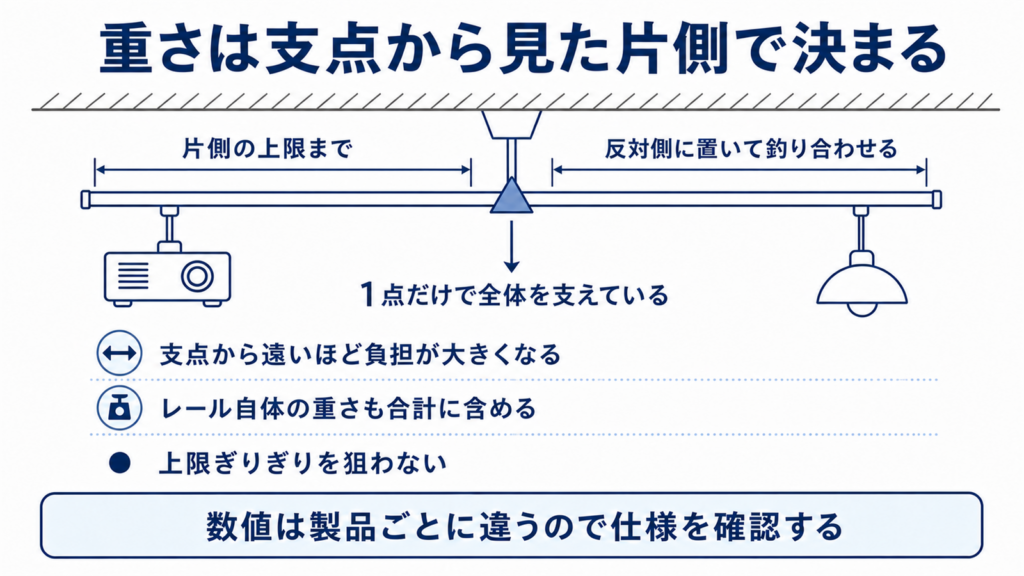

簡易取付型は引掛シーリング1点で支えるので、レールの中央が支点になり、端へ寄せるほど片側に負担がかかります。

全体の値が5kgでも、中央から離して吊るなら片側の値で判断します。

中央の支点から片側へ寄せるほど負担が増えるレールの図
中央から離して吊るなら、片側の値で判断します

照明を同じレールに載せるときは、その重さも足してください。

金具の耐荷重を製品の表示で比べる

金具は耐荷重に幅があり、1kgの製品と5kgの製品が同じ売り場に並びます。

次の表は2026年11月時点の販売ページに書かれた値で、メーカーの仕様書までは確かめられていません。

金具耐荷重の表示金具の重さ特徴
FSLiving ダクトレールフィクサー サイズF1kg以内約0.14kg角度調節可
モノセレクト PMB-L500W-CPW1kg以下210g(プラグ32g)プラグ付き、シングルロック
ケンコー・トキナー DR-31許容荷重2kg(対象のカメラ質量は1kg以下)約150g防犯カメラ用
モノセレクト PMB-L400W3kg以下約190gシングルロック、高さ2段階
Pispoer プロジェクタハンガー5kg表示を確認できずダブルロック

DR-31のように、許容荷重と対象の機器の重さが別に書かれた製品は、低いほうの1kgで考えるのが無難です。

5kgの金具を選んでも、レールが片側2.5kgなら上限は2.5kgのままです。

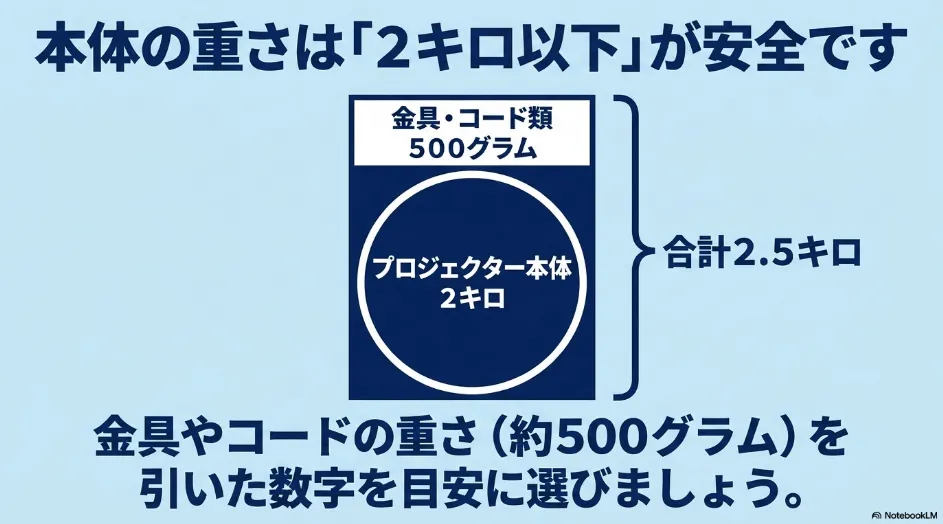

金具を選ぶときは、本体の重さちょうどではなく、ケーブルの重みも見込んで余裕のある表示を選びます。

機種の重さと金具の早見表

金具とレールの値に、機種の重さを当てはめます。

レールの列は片側2.5kgの製品の例で、金具の重さを0.2kgとして本体に足した値です。

機種本体の重さ1kgの金具3kgの金具片側2.5kgのレール
Nebula Capsule 3約850g残り約150g載る載る(約1.05kg)
Nebula Capsule 3 Laser約950g残り約50g載る載る(約1.15kg)
XGIMI MoGo 2 Pro (New)1kg上限ちょうどで避ける載る載る(約1.2kg)
Aladdin Poca1.31kg超える載る載る(約1.51kg)
Nebula Mars 3 Air約1.7kg超える載る載る(約1.9kg)
Soundcore Nebula P1約2.4kg超える載る超える(約2.6kg)
Soundcore Nebula P1i約3.3kg超える超える超える(約3.5kg)
XGIMI HORIZON 204.8kg超える超える超える(約5.0kg)

表は重さだけの判定で、底のネジ穴の有無は次の節で別に確かめます。

見えてくるのは、1kgの金具で余裕を持って吊れる機種がかなり少ないことです。

金具代を足しても軽さを優先するなら、選ぶ基準は本体が1kg前後かどうかになります。

XGIMI MoGo 2 Pro (New) は1kgで、3kgの金具なら2kgの余裕があり、Google TV内蔵なのでHDMIケーブルを天井まで引かずに済みます。

明るさは430 ISOルーメンで、バッテリーはないため電源は常につなぎます。

価格は79,800円(税込・2026年11月時点)です。

レビューではMoGo 2 Proをダクトレールに吊った例が紹介されていますが、製品ページではネジ穴の記載を確かめられなかったので、買う前に窓口へ確かめてください。

吊るしたあとに気になるのは、重さより天井まで伸びるケーブルかもしれません。

Google TV内蔵のMoGo 2 Proなら、本体のアプリで見る限りつなぐ線は電源だけで、再生機器からHDMIを天井まで引かずに済みます。

公式でMoGo 2 Proを見る

三脚穴のある機種の見分け方

ダクトレール用の金具は、本体の底にあるカメラ三脚と同じネジ穴で固定します。

対応する金具の多くは1/4インチのネジで、販売ページにも底面に1/4インチのネジ穴がある機種と書かれています。

確かめる場所は、次の順番です。

  1. 製品ページの仕様やよくある質問で「三脚」「ネジ穴」を探す
  2. 本体の底面の写真でネジ穴を見る
  3. 載っていなければ、メーカーの窓口に尋ねる

たとえばNebula Capsule 3は、公式のよくある質問に底面の三脚用ネジが1/4インチと書かれています。

本体の底にある三脚用のネジ穴と金具の取り付け位置の図
金具は本体の底にある三脚用のネジ穴で固定します

3/8インチの穴を持つ機種は、変換アダプターを1つ挟みます。

ジンバルが一体のNovaやElfin Flip系は、製品ページでネジ穴の記載を確かめられなかったので、吊るす候補からは外して考えます。

純正の部品で固定したいなら、XGIMI純正スタンドの耐荷重とネジを比べた記事で確かめられます。

電源はレール用の抜け止めプラグから取る

吊るしたプロジェクターの電源は、レールの溝に差し込むコンセントプラグから取ります。

取り方そのものは簡単ですが、抜けにくさ・容量・スイッチの3つを先に確かめてください。

抜け止めの付いたプラグを選ぶ

プラグは、レールに差して回すと固定されるダクトレール用のものを使います。

頭上で抜けると投影中でも電源が切れるので、抜け止めの付いた製品を選びます。

金具とプラグが一体の製品もあり、その場合は別に買う必要がありません。

コードが短いときは、ACアダプターが宙に浮かないように金具やレールに固定します。

固定したアダプターの重さは、金具とレールの計算に足してください。

レールのプラグからアダプターを通して本体へ電源を取る配線図
アダプターを固定するなら、その重さも計算に足します

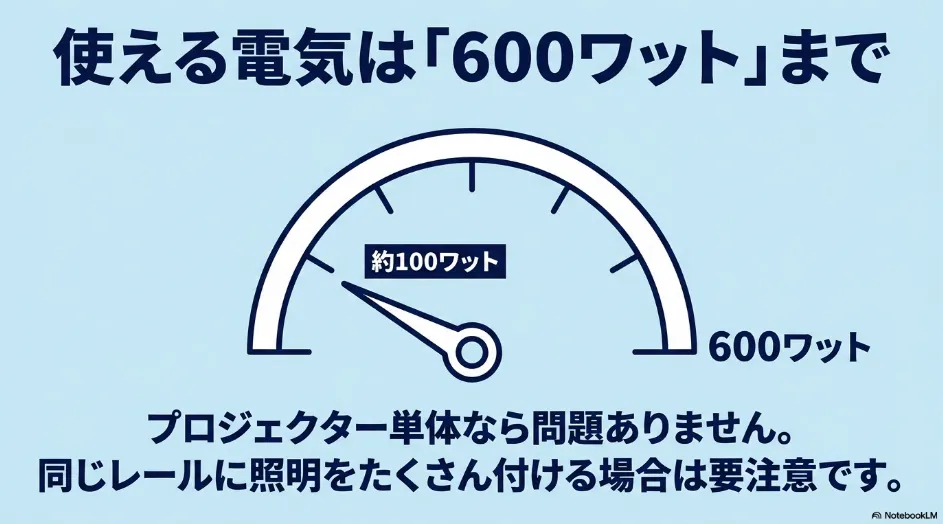

消費電力はレールの上限に収める

ニトリのレールは最大消費電力600Wまでと表示されていて、NovaやMoGo 2 Pro (New) の消費電力は65Wです。

プロジェクター1台では余裕がありますが、スポットライトを増やすと合計が上がるので、足し算で確かめます。

壁スイッチを切ると本体も切れる

レールは壁スイッチで通電が切れる配線につながっていることが多く、スイッチを切ると本体の電源も落ちます。

壁スイッチは入れたままにして、照明はリモコンやスマート電球で消す形にすると、映画の間も照明だけ消せます。

壁スイッチを入れたまま電球だけをリモコンで消す仕組みの図
壁スイッチは入れたままにし、照明だけを手元で消します

壁のコンセントから電源を引くなら、コードは壁と天井に沿わせ、延長コードを天井裏へ通すことはしないでください。

レールの直付けや配線の増設は電気工事になるので、資格を持つ電気工事店へ頼みます。

取り付けの手順

作業の前にブレーカーか壁スイッチを切り、安定した脚立を使います。

作業は次の順番で進めます。

  1. 今のシーリングライトを外す
  2. ダクトレールを引掛シーリングに差し込んで回し、固定を確かめる
  3. レールの溝に金具とプラグを入れて固定する
  4. 本体を支えたまま、底のネジ穴に金具を締める
  5. 電源を入れ、上下反転の設定と角度・ピントを合わせる

本体を持ったまま回すと、重さが片側に偏って落としやすくなります。

必ず本体を支えたまま、金具側のダイヤルを回してください。

レールの取り付けから角度合わせまでの5つの手順図
レール、金具とプラグ、本体、設定の順に進めます

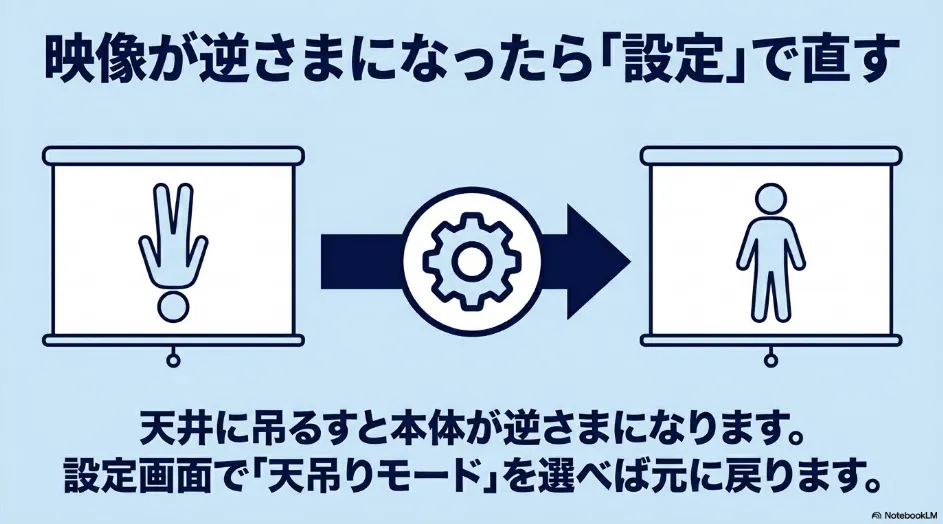

吊ると映像が上下逆さまになるので、設定の場所はプロジェクターの反転の直し方の記事で確かめられます。

手が届かない高さや、天井に不安があるときは、無理をせず施工業者へ頼んでください。

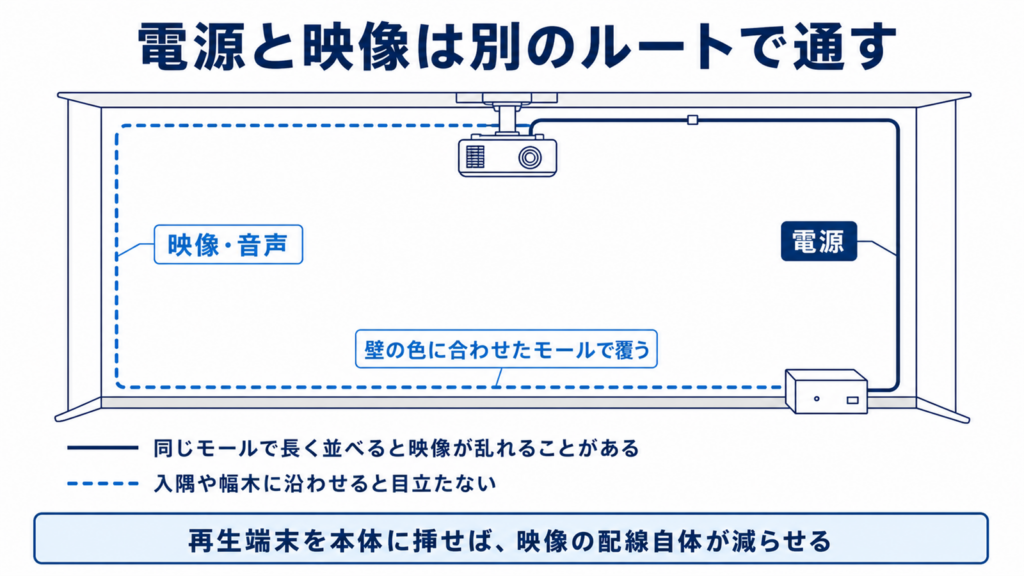

映像と音のケーブルを減らす

天井から下りるケーブルが多いほど、部屋の見た目と安全の両方で不利になります。

電源のほかに映像と音まで引くと、2本から3本が下りることになります。

映像は、Google TVなどを内蔵した機種ならケーブルがいりません。

内蔵していない機種は、小型の再生端末をHDMI端子に直接挿せば、長いHDMIケーブルを天井まで引かずに済みます。

再生端末を本体に挿して映像のケーブルをなくした配線の比較図
再生端末を本体に挿せば、映像のケーブルが減らせます

本体のスピーカーでは音が頭上から聞こえるので、気になるなら画面の側にスピーカーを置きます。

配線を目立たせない置き方は、プロジェクターのある部屋の配置と隠し方で紹介しています。

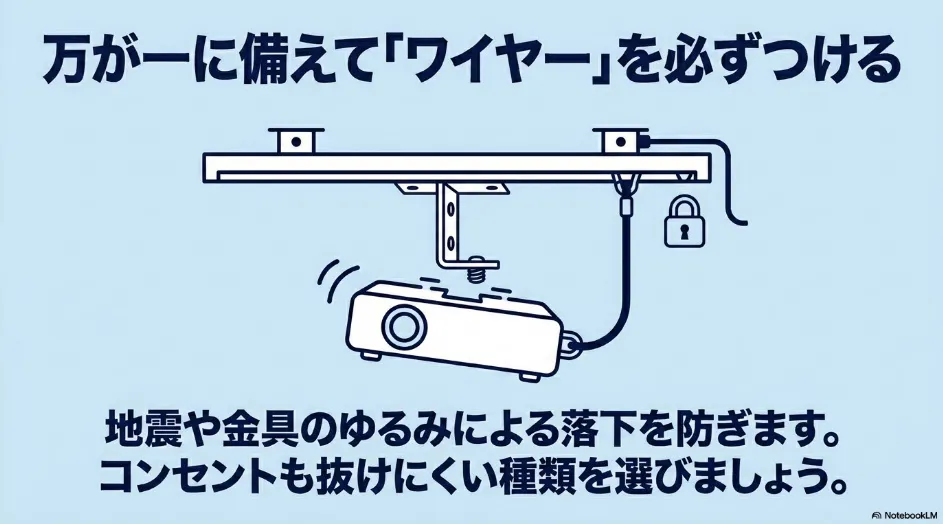

ダブルロックとワイヤーで落下を防ぐ

頭上に機器を吊るので、取り付けて終わりにせず、固定の状態を見続けてください。

金具の固定部のプラスチックが劣化して、天吊りの金具からプロジェクターが落ちるおそれがあるとして、点検を呼びかけた例もあります(出典:消費者庁リコール情報サイト)。

落下への備えは、次の3つです。

  • レールへの固定が二重になるダブルロック式の金具を選ぶ
  • 金具とは別に、落下防止のワイヤーで本体をつなぐ
  • 年に1度は、金具のダイヤルとレールの差し込みの緩みを確かめる

シングルロックの金具を使うなら、ワイヤーの必要はさらに大きくなります。

ダブルロックの金具と落下防止ワイヤーで二重に守る図
金具のロックとワイヤーで、落下に二重に備えます

キッチンの近くなど、油や煙が回る場所には吊るさないでください。

金具で吊るす方法に不安があるなら、天井投影と賃貸の設置方法を比べた記事でほかの方法を確かめられます。

すでにレールがある部屋と、これから付ける部屋

今の部屋の状態で、やることが変わります。

当てはまる行を見て、確かめる先を決めてください。

部屋の状態やること確かめること
すでにダクトレールがある金具とプラグを足すレールの耐荷重の表示、今の照明の重さ
引掛シーリングがある簡易取付型のレールを足す配線器具が対応する種類か
引掛シーリングがない工事が必要になることがある持ち家は電気工事店、賃貸は管理会社

簡易取付型は、照明を外して差し替えるだけなので、退去時は元の照明へ戻せます。

備え付けの照明を外してよいかは、賃貸の契約で変わるので、管理会社に確かめておきます。

突っ張りポールで金具を支える方法は、天井の石膏ボードがへこむと補修費を求められることがあるので、広めのあて板を挟みます。

穴を開けない置き方は、賃貸のプロジェクター設置をまとめた記事で比べられます。

載らない機種は照明一体型に変える

早見表で超えると出た機種を、部品を足して無理に吊るすのはやめてください。

レールを経由しない方法なら、中央の配線器具で受けるので、片側の上限を考えなくて済みます。

本体と金具の重さで吊るす方法と照明一体型に分かれる流れ図
片側の上限を超えるなら、吊るさない方法に変えます

吊るす作業がそもそも負担なら、最初から照明の位置に付ける機種も比べる相手になります。

Aladdin X3は3.7kgの照明一体型で、引掛シーリング用のアダプターが同梱され、照明とスピーカーも兼ねます。

映像は700 ANSIルーメンのフルHDで、価格は99,800円(税込・2026年11月時点)です。

記事中のAladdin Xの価格は通常価格で、2026年11月19日時点の公式のブラックフライデーでは、X3が79,800円に下がっています(税込)。

付けられる天井と器具の条件は、シーリングライトに付ける方法をまとめた記事で確かめられます。

耐荷重の計算で行き詰まったら、レールに吊るす前提のほうを外す手があります。

引掛シーリングに付けるX3なら片側の上限を計算しなくて済み、照明もスピーカーも同じ1台に入ります。

公式でAladdin X3を見る

※取付には引掛シーリングが必要

プロジェクターのダクトレール設置に関するよくある質問

ダクトレールには何kgまで吊るせますか?

共通の基準はなく、買う金具とレールの表示の低いほうが上限です。

片側の上限を表示したレールでは、本体と金具の合計をその値に収めてください。

スクリーンもダクトレールに吊るせますか?

レールと金具の表示に収まる重さなら考えられますが、スクリーンの重さも耐荷重に足して判断します。

本体と同じレールに載せるなら、合計と片側の重さの両方を確かめてください。

天井から吊ると映像は歪みませんか?

壁に対して斜めになると台形に歪み、補正で戻すと解像感が落ちます。

レールの上で位置をずらし、できるだけ壁の正面に近づけてください。

天井が高い部屋でも取り付けられますか?

対応する配線器具があれば取り付けられますが、作業には安定した脚立が必要です。

吹き抜けなど手が届かない場所は、業者へ相談してください。

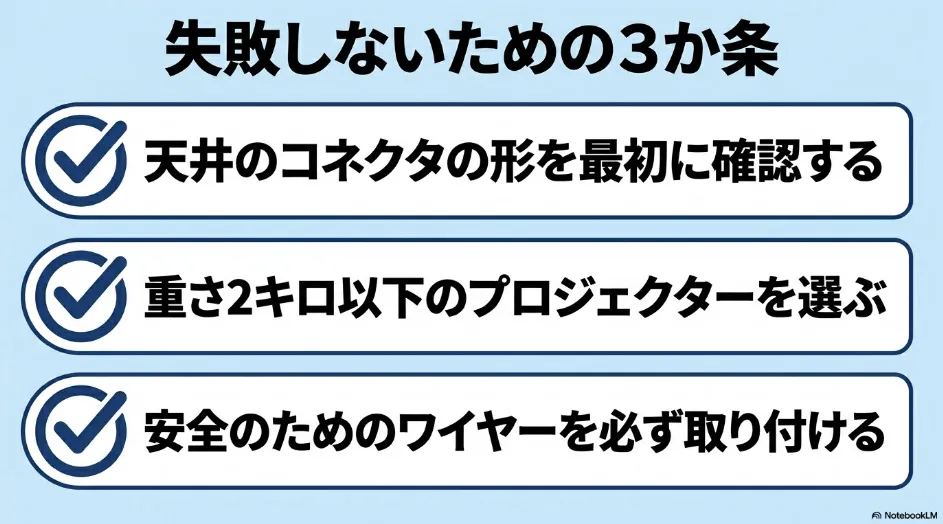

プロジェクターのダクトレール設置のまとめ

プロジェクターは、簡易取付型のダクトレールなら工事も穴あけもなく吊るせます。

吊れる重さは金具とレールの片側の低いほうで決まり、現実的なのは1kg前後のモバイル機です。

底の三脚穴を確かめ、電源は抜け止めプラグから取り、壁スイッチは入れたままにします。

ダブルロックとワイヤーで落下に備え、緩みを定期的に確かめてください。

載らない機種は無理に吊るさず、照明一体型などの方法に変えます。

耐荷重と消費電力の値は製品ごとに違うため、正確な情報は買う製品の公式サイトと表示で確かめてください。
