プロジェクターのカタログには方式やルーメン、スローレシオといった言葉が並びますが、仕組みを知らないまま数値だけを比べても機種選びの決め手にはなりません。
実は映像の作り方そのものが3種類あり、それが黒の締まりや色の出方といった見え方の差につながっています。
光がスクリーンに届くまでの流れをたどりながら、方式の違いと設置の考え方までを整理してお伝えします。
記事のポイント
- プロジェクターは光源・映像素子・レンズの3要素で映像を作っている
- 3LCD・LCOS・DLPの違いは光をどう制御するかの違い
- 台形補正とレンズシフトは似て非なる機能で画質への影響が違う
- ルーメンには3種類の表記があり、比較できるのはANSIルーメンのみ

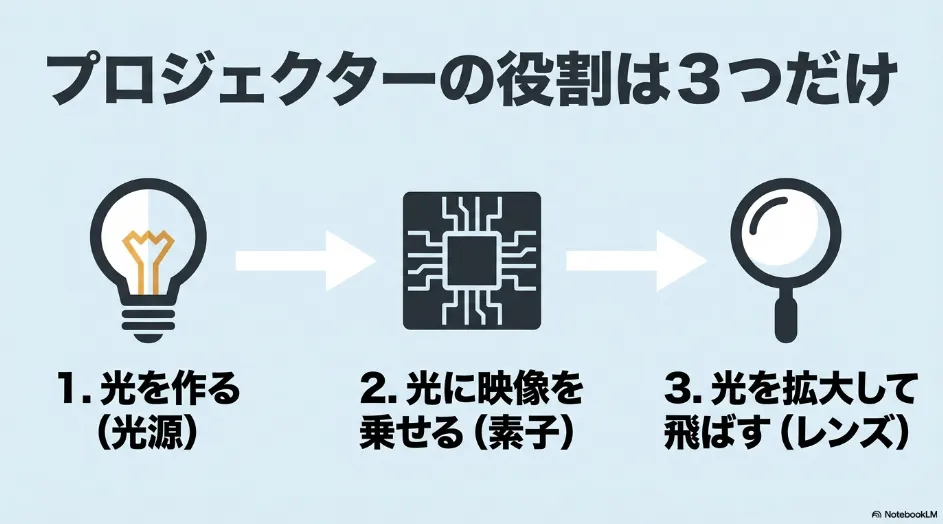

プロジェクターの仕組みを3つの要素で理解する
プロジェクターは複雑な機械に見えますが、担っている役割は「光を作る」「光に映像を乗せる」「光を拡大して飛ばす」の3つだけです。
このうち2番目の「光に映像を乗せる」部分の作り方が、方式の違いとして製品の個性を決めています。
まずは光がスクリーンに届くまでの道筋から順に見ていきます。
光源から映像が届くまでの流れ
プロジェクターの基礎的な原理は、光源と壁の間に物を置いて影を映す影絵と同じ発想です。
その置かれる物が、現代のプロジェクターでは電子的に制御された微小な映像素子に置き換わっています。
まず光源から放たれた強力な白色光が、ダイクロイックミラーという特定の波長だけを反射する鏡によって赤・緑・青の三原色に分離されます。
分離されたそれぞれの光は、映像信号に基づいて素子の上で変調を受け、通す光の量や向きを画素単位で調整されます。
変調を終えた3色の光は再び一つに合成され、投写レンズを通ってスクリーンへ拡大投影されます。
この光学的な処理とデジタル信号処理が高い精度で同期することで、私たちが見る映像が形になっています。
3LCD方式は3枚の液晶を透過させる
3LCD方式は、透過型の高温ポリシリコン液晶パネルを赤・緑・青それぞれに1枚ずつ、合計3枚使う技術です。
パネルの前後には偏光フィルターが配置されており、液晶分子にかける電圧を変えることで光のねじれ方を制御し、通過する光量を連続的に調整して階調を作ります。
透過した3色はクロスダイクロイックプリズムで合成されるため、常にフルカラーの状態でレンズへ送られます。
この構造の詳細は（出典：エプソン公式サイトの3LCD方式解説）でも図解されています。
3LCDを採用するメーカーの傾向はエプソンのプロジェクターの特徴とDLP方式との違いで比較しています。
常に3色が合成されているため、後述する色割れが原理的に発生しません。
一方で偏光板や配向膜という有機素材が熱と紫外線で劣化しやすく、近年は耐久性を大きく高めた無機配向膜の採用が主流になっています。
LCOS方式は反射で黒を沈める
LCOS方式は、光を透過させるのではなく反射させる液晶パネルを使う上位向けの技術です。
ガラス基板に配線を這わせる透過型と違い、シリコン基板の上に駆動回路を作り、その上へ反射膜と液晶層を積み重ねる構造になっています。
配線が光の通り道を遮らないため画素間の隙間を極限まで詰められ、開口率は90%以上に達します。
その結果、スクリーンに網目模様が見えず、フィルムのような滑らかな映像が得られます。
光源からの光は偏光ビームスプリッターで特定の偏光だけが取り出され、パネルで反射する際に映像信号に応じて偏光方向が変わります。
戻ってきた光のうち偏光が変化したものだけがレンズへ向かい、黒を表現すべき光は入口で遮断されるため、迷光が徹底的に排除されて深い黒が実現します。
DLP方式は微小な鏡を高速で動かす
DLP方式は、DMDと呼ばれる半導体チップを映像素子として使います。
チップの表面には1画素に相当するアルミニウム製の微小な鏡が数百万個並んでいます。
映像信号を受け取ると、各ミラーが静電気の力で1秒間に数千回という速さで傾きを変えます。
光源側を向いたときはレンズへ光を反射し、逆を向いたときは光吸収体へ逃がすため、そのオンとオフの時間比率が階調として認識される仕組みです。
単板式では白色光源とDMDの間にカラーホイールという色分けされた円盤を高速回転させ、赤・緑・青を時分割で順番に照射します。
各モデルの実際の傾向はBenQのプロジェクターの特徴とモデル比較で確認できます。
単板式のDLPでは、視線を素早く動かしたときに映像の輪郭へ一瞬だけ虹色のズレが見えるレインボーエフェクトが起こることがあります。
近年はカラーホイールを廃止し、赤・緑・青のレーザーを直接切り替えることでこの現象を大幅に抑えたモデルも登場しています。

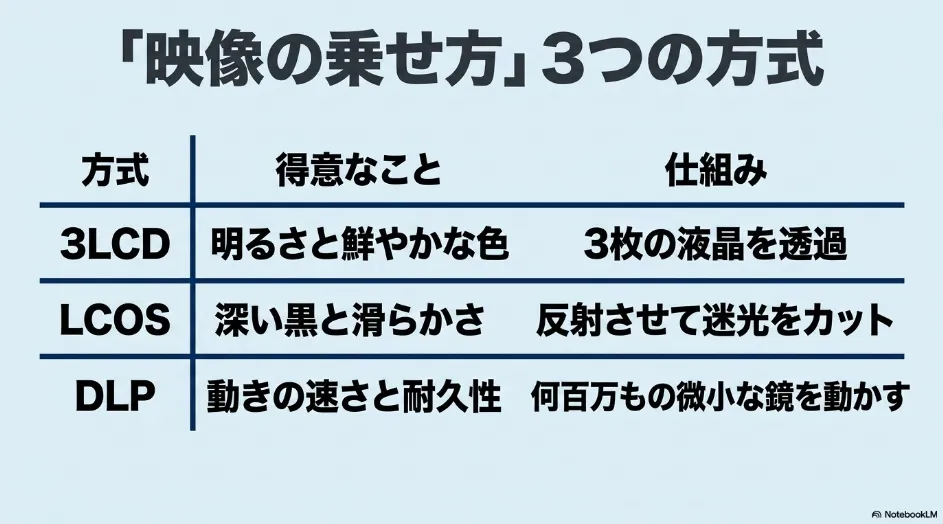

方式ごとの見え方の違いを比較
3つの方式は優劣ではなく、どこに強みを振っているかが違います。
光の制御方法の差が、そのまま画面上の見え方の差として現れます。
| 項目 | 3LCD | LCOS | DLP |
|---|---|---|---|
| 映像素子 | 透過型液晶3枚 | 反射型シリコン液晶 | マイクロミラー |
| 光の制御 | 偏光による透過量調整 | 反射時の二重偏光制御 | 鏡の物理的な傾き |
| 得意なこと | 明るさと色再現性 | 黒の沈み込みと滑らかさ | 応答速度と耐久性 |
| 色割れ | 原理的に発生しない | 原理的に発生しない | 単板式では起こりうる |
| 構造上の課題 | 有機素材の熱劣化 | 光学系が複雑で高コスト | カラーホイールの制約 |
明るいリビングで色をしっかり出したいなら3LCD、暗室で映画の黒を追い込みたいならLCOS、動きの速い映像を扱うならDLPという傾向が読み取れます。
光を均一にするレンズと絞りの役割
光源から出た光は中心が明るく周辺が暗いという不均一な分布を持っており、そのまま当てると画面の中央だけが明るいムラのある映像になります。
これを解消するのが、昆虫の複眼のように微小なレンズを平面に並べたフライアイレンズです。
光束を碁盤の目状に分割し、分割した一つひとつをパネル全面で重なり合うように投影することで、明るさのムラが平均化されます。
さらに真っ暗なシーンでのわずかな光漏れを物理的に抑えるのが、レンズの手前に置かれた機械式の絞りであるダイナミックアイリスです。
映像処理が画面全体の明るさを解析し、暗いシーンでは羽根を絞って光の絶対量を減らし、明るいシーンでは全開にして光量を確保します。
レーザー光源の機種では、光の通り道全体を密閉した光学エンジンが採用され始めています。
ホコリの侵入を物理的に遮断できるため、エアフィルターの清掃が不要な設計にできる点が利点です。
プロジェクターの仕組みを知ると選び方が変わる
ここまでが映像を作る側の話でしたが、実際の使い勝手を左右するのは光をどう飛ばし、どう補正するかという部分です。
この領域の用語を理解しておくと、設置してから「思っていたのと違う」となる失敗を避けられます。
設置距離、補正機能、解像度、明るさ、遅延の順に整理していきます。

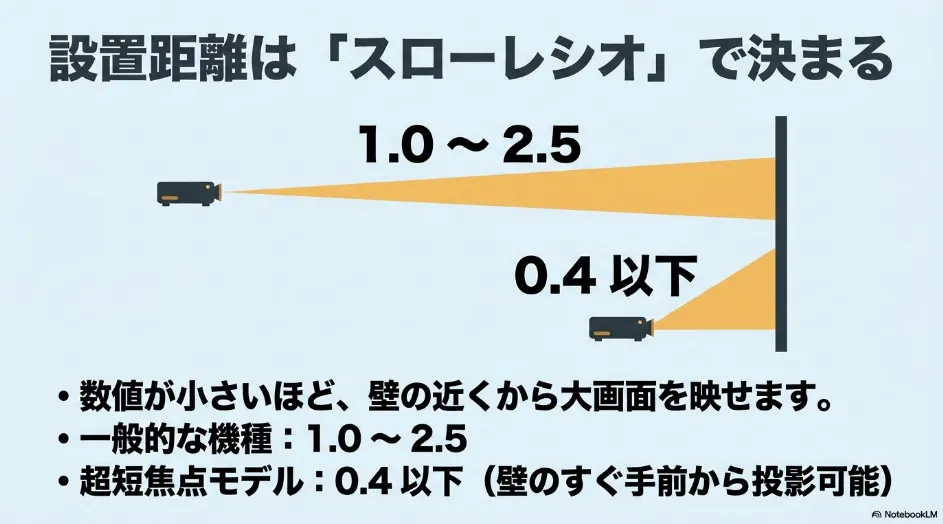

スローレシオで設置距離が決まる
設置を考えるうえで最も重要な指標がスローレシオです。
これはレンズからスクリーンまでの投写距離を、映る画面の横幅で割った比率を指します。
たとえば横幅2メートルの画面を映したい場合、スローレシオ1.5の機種なら3メートルの距離が必要になる計算です。
この数値が小さいほどレンズが広角で、短い距離から大画面を投影できます。
一般的な機種は1.0から2.5程度ですが、0.4を下回るものは超短焦点と呼ばれ、壁のすぐ手前から100インチ超を映せます。
設置スペースとの兼ね合いは短焦点プロジェクターのメリットと設置のコツもあわせて参考にしてください。
超短焦点は複数の非球面レンズと自由曲面ミラーを組み合わせ、極端な角度から投影しても歪まないよう光学的に補正しています。
Aladdin Marcaは壁から約24cmで100インチを映せる超短焦点モデルで、価格は¥149,800（税込・2026年8月時点）です。
＼ 壁ぎわ24cmでどこまで映るのか見てみる ／

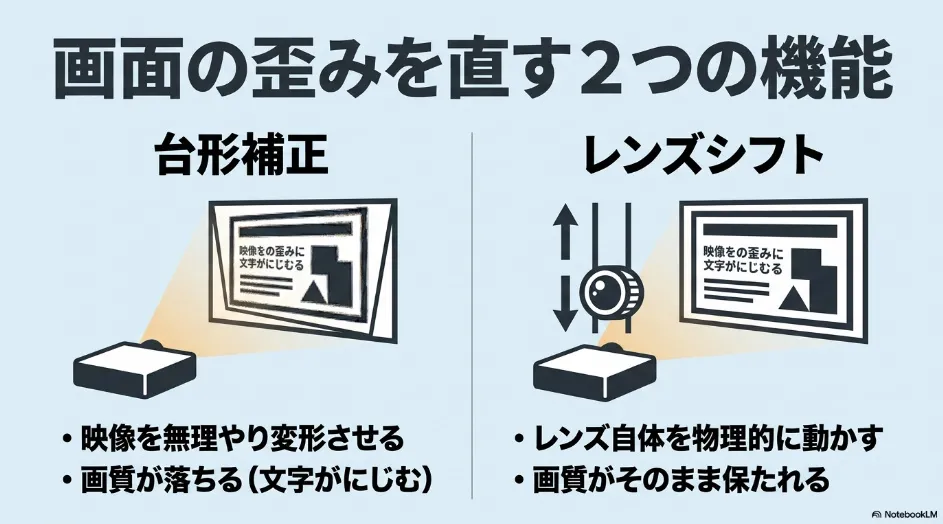

台形補正とレンズシフトは別物
斜めから投影して映像が台形に歪んだとき、直す方法は2種類あり、画質への影響がまったく違います。
多くの機種に搭載されているデジタル台形補正は、歪んだ画像信号を長方形になるよう画像処理チップが計算し直す方式です。
はみ出した部分のピクセルを圧縮したり伸ばしたりするため、補正を強くかけるほど本来の解像度が損なわれ、文字がにじむこともあります。
一方のレンズシフトは、レンズユニット自体を機械的に上下左右へスライドさせて光軸ごと動かす機能です。
画像信号には一切手を加えないため、画質を保ったまま投影位置だけを調整できます。
画質を重視するなら、まず設置位置を物理的に合わせ、台形補正は最後の手段と考えるのが基本です。
レンズシフトは上位機種に限られる機能なので、非搭載機では置き場所の工夫がそのまま画質に効いてきます。
床置きで高さが合わない場合は、無理に補正をかけるより台の高さを変えたほうが映像は素直に決まります。
＼ 補正に頼らず光軸そのものを合わせる ／
ポチップ
4Kは画素シフトでも実現できる
4Kと書かれた機種のすべてが、4K分の画素を持つパネルを積んでいるわけではありません。
パネルを微細化すると製造コストが上がり、画素の隙間が増えて光の透過効率が落ちるという課題があるためです。
そこで使われるのが画素シフトという技術です。
フルHDなどのパネルを使いながら、レンズ手前の光学ユニットを高速で駆動させ、1フレームの間にピクセルを斜めや上下左右へずらして重ね合わせます。
人の目の残像によって重なった画素が合成され、体感上の解像度が実質2倍から4倍へ引き上げられる仕組みです。
画素の大きいパネルを使えるぶん光の効率が高く、明るさと精細さを両立できる合理的な方法といえます。
解像度の選び方は4Kプロジェクターの選び方とランキングで詳しく整理しています。
ルーメンの表記は3種類ある
明るさを示すルーメンには測定原理の異なる3つの表記があり、同じ数字でも意味がまったく違います。
ANSIルーメンは投影面を9分割してそれぞれの照度を測り、平均に面積を掛けて算出する国際標準の指標です。
レンズを通って実際にスクリーンへ届いた光を測るため、製品同士を比べるならこの数値だけが信頼できます。
光源ルーメンは光源そのものが発する光の量で、レンズや光学系でのロスを考えていないため常に大きな数値になります。
LEDルーメンは、彩度の高い色ほど明るく感じるという視覚特性を考慮し、ANSIルーメンに係数を掛けた指標です。
LEDルーメンはANSIルーメンにおおむね1.3倍から2.4倍の係数を掛けた値とされています。
同じ数字が書かれていても、ANSIルーメン表記の機種より実際の画面は暗くなるため、単位まで確認してから比べてください。
明るさは本体のスペックだけでなく、受け止める面の性質にも左右されます。
環境光を抑える光学構造を持つスクリーンは、部屋の照明が残る状況でも黒の浮きを抑える方向に働きます。
＼ 照明を消せない部屋で黒の締まりを取り戻す ／
ポチップ

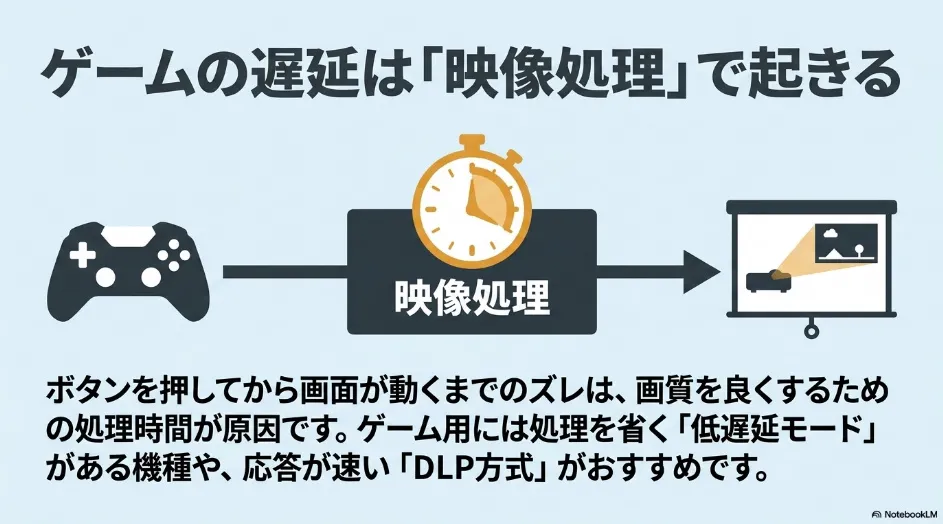

ゲームの遅延は映像処理で生まれる
操作してから画面に反映されるまでの時間差は、投影の仕組みそのものよりも映像処理に多くを占められています。
解像度やフレームレートの変換、ノイズ低減、輪郭強調、そして中間フレームを生成するフレーム補間といった処理が、それぞれ時間を消費するためです。
この遅延が50ミリ秒を超えると、狙いを定める操作で画面とのズレを明確に感じるようになります。
低遅延モードは、これらの画質向上処理を意図的に省いて信号の経路を最短化し、遅延を大きく削減する機能です。
加えて、鏡を物理的に動かすDLP方式は液晶分子の応答に依存する方式より原理的に遅延が小さくなりやすい特性を持ちます。
実際の対策はプロジェクターでゲームをする際の遅延対策と選び方にまとめています。
DLPの応答特性を生かし、ゲーム向けに低遅延モードを備えたモデルも増えています。
XGIMIのHORIZONシリーズは低遅延設定を用意しており、大画面と操作感の両立を狙えます。
＼ どこまで遅延が詰められているか数値で見る ／
プロジェクターの仕組みに関するよくある質問
プロジェクターの仕組み上、レーザー光源のちらつきは起こりますか？
レーザースペックルと呼ばれる粒状のちらつきが起こる場合があります。
レーザーは波長の位相がそろっているため、スクリーン表面の細かな凹凸で乱反射した光同士が干渉し、網膜の上でランダムな明暗の斑点を作ることが原因です。
対策として、光路上に回転や振動する拡散板を置いて位相をばらけさせ、干渉のパターンを平均化する手法が取られています。
プロジェクターの仕組みでスクリーンのゲインはどう効きますか？
ゲインは標準的な白板の反射輝度を1.0としたときの、その生地の反射輝度の比率を表します。
数値が高い生地は光を正面へ集めて返すため明るく見えますが、指向性が強まるぶん横から見たときに暗くなる範囲が広がります。
大人数で横に並んで見る使い方なら、ゲインを上げるより光を均等に拡散するタイプのほうが向いています。
プロジェクターの仕組み上、オートフォーカスはどう動いていますか？
多くの機種はToFセンサーという距離センサーを使っています。
目に見えない赤外線を壁へ照射し、反射して戻るまでの時間差から距離を計算する方式で、光の速度が一定であることを利用しています。
自ら光を出すため暗い部屋でも働き、模様のない壁でも距離を測れる点が、カメラの映像から判断する方式との違いです。
プロジェクターの仕組みはスマホの無線接続でどう変わりますか？
無線接続には、画面を複製する方式と再生を任せる方式の2種類があります。
ミラーリングはスマホの画面そのものを送るため、映している間はスマホ側で別の操作がしづらくなります。
一方、再生の指示だけを送ってプロジェクター側に配信を処理させる方式なら、再生中もスマホを他の用途に使えます。

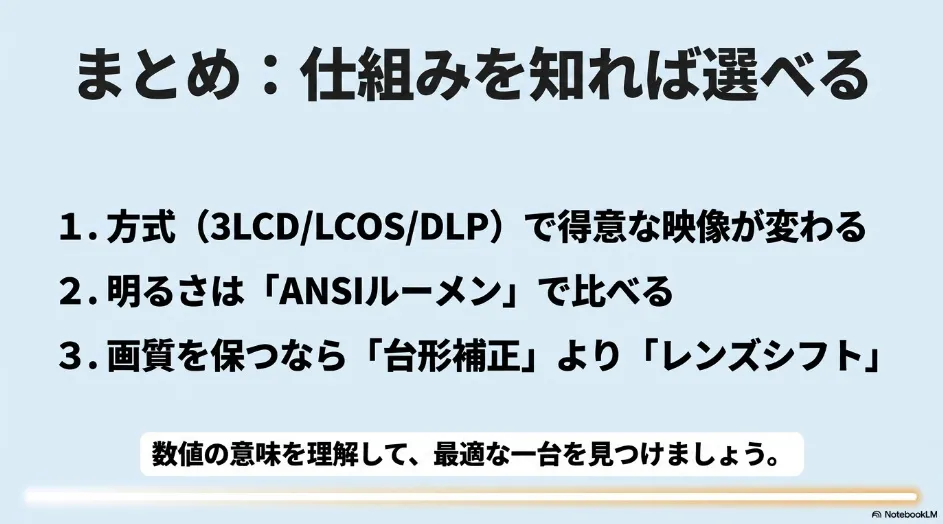

プロジェクターの仕組みの要点整理
プロジェクターの仕組みは、光を作る光源、光に映像を乗せる素子、光を拡大するレンズという3つの役割に分解できます。
このうち素子の違いが方式の違いであり、3LCDは明るさと色、LCOSは黒と滑らかさ、DLPは応答速度と耐久性にそれぞれ強みを持ちます。
単板式のDLPで色割れが起こりうるのも、カラーホイールで色を時分割している構造から説明できる現象です。
設置面ではスローレシオが距離を決め、台形補正とレンズシフトは画質への影響がまったく異なります。
明るさを比べるときはANSIルーメン表記かどうかを確認し、4Kの表記もネイティブか画素シフトかで中身が変わる点を押さえておくと判断を誤りません。
仕組みを知っておくと、カタログの数値がどこから来た数字なのかを自分で読み解けるようになります。
正確な情報は公式サイトをご確認ください。
